- Dettagli
- Scritto da amministratore
- Categoria: ELETTROTECNICA
- Visite: 80
Le linee elettriche sono infrastrutture utilizzate per trasmettere e distribuire energia elettrica da una fonte di produzione (come centrali elettriche) ai consumatori finali (come abitazioni, industrie e servizi). Ecco una panoramica sulle linee elettriche, le loro tipologie e il loro funzionamento. Sono principalmente in CA, corrente alternata, e in minima parte in CC corrente continua.
Sono utilizzate linee in CA perchè permettono di trasferire elevate potenze elettriche con minima dispersione.
1. Tipi di linee elettriche
a. Linee di trasmissione
- Funzione: Trasmettono energia elettrica ad alta tensione su lunghe distanze per ridurre le perdite di energia.
- Tensione: Tipicamente superiori a 100 kV.

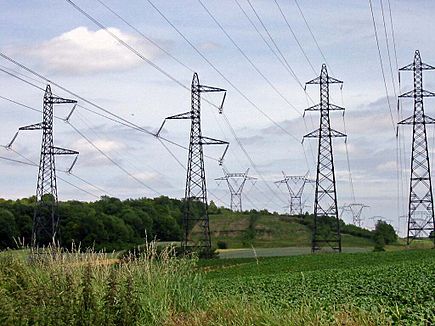

- Struttura: Utilizzano tralicci o pali di supporto per sostenere i cavi aerei, a volte isolati in materiali speciali per resistere alle intemperie.
b. Linee di distribuzione
- Funzione: Distribuiscono energia elettrica a tensioni più basse (generalmente sotto i 100 kV) dalle stazioni di trasformazione ai consumatori.
- Tipologia: Possono essere aeree (pali) o interrate (cavi sotterranei).
- Tensione: Tipicamente tra 1 kV e 35 kV per la distribuzione primaria; sotto 1 kV per la distribuzione secondaria.
2. Componenti delle linee elettriche
- Cavi: Realizzati in rame o alluminio, sono i conduttori che trasportano l'elettricità.
- Pali e tralicci: Strutture di supporto che sostengono i cavi. Possono essere di legno, acciaio o cemento.
- Isolatori: Utilizzati per mantenere i cavi distaccati dai pali e per prevenire cortocircuiti.
- Trasformatori: Utilizzati per modificare la tensione dell'energia elettrica, aumentando o diminuendo la tensione in base alle necessità.
3. Funzionamento delle linee elettriche
L'energia elettrica viene generata in centrali elettriche e poi trasmessa attraverso le linee di trasmissione a tensione elevata. Quando raggiunge una stazione di trasformazione, la tensione viene ridotta per la distribuzione. Da lì, l'energia passa attraverso le linee di distribuzione fino a raggiungere i consumatori.
4. Vantaggi e svantaggi
Vantaggi:
- Efficienza: La trasmissione ad alta tensione riduce le perdite di energia durante il trasporto.
- Copertura: Permettono di servire aree lontane dalle centrali elettriche.
Svantaggi:
- Costi: L'installazione e la manutenzione delle linee elettriche possono essere costose.
- Impatto ambientale: Le linee aeree possono influire sull'estetica del paesaggio e sulla fauna.
5. Sicurezza
È fondamentale seguire norme di sicurezza rigorose per la costruzione e la manutenzione delle linee elettriche, sia per proteggere i lavoratori sia per garantire la sicurezza del pubblico. Inoltre, la presenza di linee elettriche può comportare rischi di folgorazione e incendio.
Conclusione
Le linee elettriche sono una parte essenziale dell'infrastruttura elettrica moderna, consentendo il trasporto efficiente di energia elettrica a lungo raggio.
Giuseppe
Supersapiens.it Promozione Sviluppo Globale BENESSERE
- Dettagli
- Scritto da amministratore
- Categoria: ELETTROTECNICA
- Visite: 112
La legge di Ohm è un principio fondamentale dell'elettricità che descrive la relazione tra tensione (V), corrente (I) e resistenza (R) in un circuito elettrico. Formulata dal fisico tedesco Georg Simon Ohm nel 1827, la legge può essere espressa con la formula:
[ V = RxI ]
Dove:
- ( V ) è la tensione in volt (V),
- ( I ) è la corrente in ampere (A),
- ( R ) è la resistenza in ohm (Ω).
In altre parole, la legge di Ohm afferma che la corrente I che passa attraverso un conduttore di resistenza R tra due punti è direttamente proporzionale alla tensione applicata e inversamente proporzionale alla resistenza del conduttore.
I= V/R
Applicazioni della legge di Ohm
La legge di Ohm è utilizzata in molteplici contesti, tra cui:
- Progettazione di circuiti: permette di calcolare le necessità in termini di corrente e tensione per garantire un funzionamento corretto dei dispositivi elettronici.
- Diagnosticare problemi elettrici: aiuta a identificare guasti nella rete elettrica e negli apparecchi elettrici confrontando i valori di tensione, corrente e resistenza.
- Risparmio energetico: comprendere come la resistenza influisce sulla corrente consente di ottimizzare il consumo energetico.
Limitazioni
È importante notare che la legge di Ohm si applica principalmente ai materiali ohmici, in cui la resistenza rimane costante indipendentemente dalla corrente e dalla tensione. Tuttavia, alcuni materiali (come i semiconduttori) non seguono questa legge in modo lineare e possono avere comportamenti complessi in diverse condizioni.
Esempio pratico
Se si ha un circuito con una resistenza R di 10 Ω e si applica una tensione Vab di 5 V, secondo la legge di Ohm possiamo calcolare la corrente:
[ I = Vab/R= 5/10= 0,5 A ]
In questo esempio, fluirà una corrente di 0.5 ampere nel circuito.
In sintesi, la legge di Ohm è una delle basi della teoria elettrica e delle applicazioni pratiche in ingegneria elettrica e elettronica.
La resistenza R in ohm di un conduttore avente lunghezza l, in metru,e sezione S, in mmquadrati sarà:
R= rox (l/S) dove ro è la resistività del materiale dipendente dalla sua natura.
Supersapiens.it Promozione Sviluppo Globale BENESSERE
- Dettagli
- Scritto da amministratore
- Categoria: ELETTROTECNICA
- Visite: 89
Come sappiamo la materia è costituita da atomi. Questi ultimi hanno un nucleo centrale costituito da protoni - con carica positiva-, e neutroni - con carica neutra -; attorno al nucleo dell'atomo così costituite ruotano su orbite gli elettroni aventi carica negativa. Un materiale è elettricamente neutro quando il numero dei protoni eguaglia il numero degli elettroni.
La carica elettrica di un oggetto può essere ottenuta mediante diversi metodi. Ecco alcuni dei più comuni:

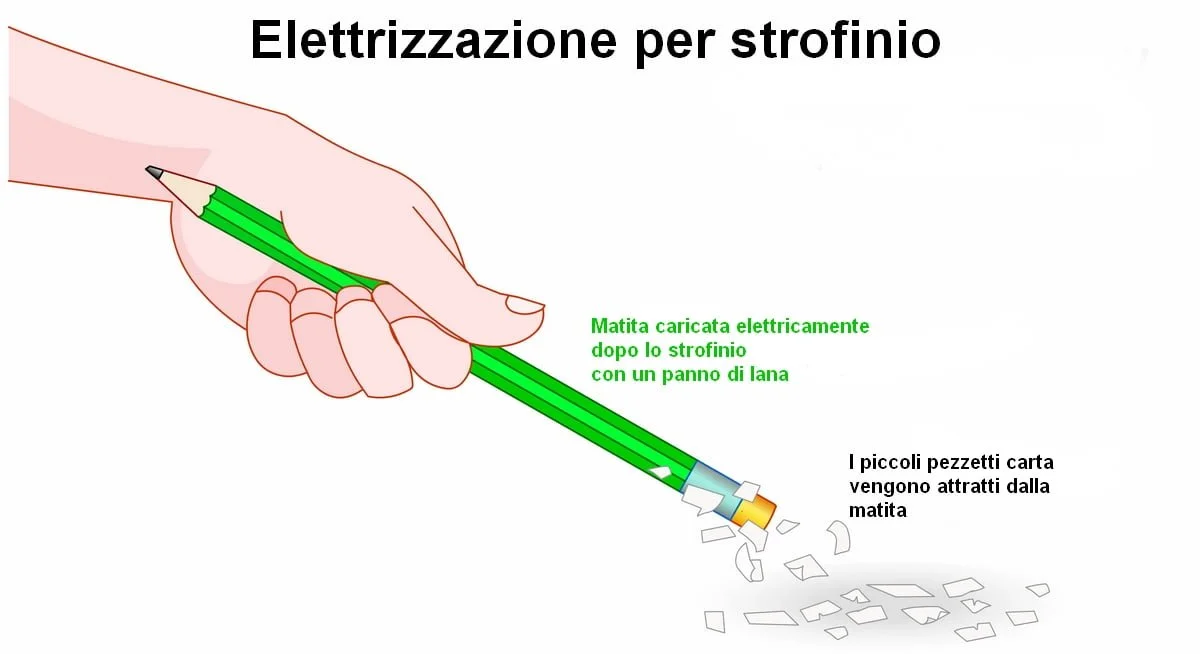

Strofinio: Quando due materiali diversi vengono strofinati insieme, gli elettroni possono trasferirsi da un materiale all'altro, creando una carica elettrica. Ad esempio, strofinando un palloncino sulla tua maglietta, puoi caricare il palloncino negativamente mentre la maglietta rimane positivamente carica.
Contatto: Se un oggetto carico tocca un oggetto neutro, gli elettroni possono trasferirsi, caricando così anche il secondo oggetto. Questo metodo di carica viene chiamato trasferimento di carica per contatto.
Induzione: Questo metodo non richiede contatto diretto. Portando un oggetto carico vicino a un oggetto neutro, le cariche nell'oggetto neutro si sposteranno, creando un lato positivo e un lato negativo (se l'oggetto carico è negativo, ad esempio). Se poi una parte del materiale neutro viene messa a terra, gli elettroni possono spostarsi via, e una volta separato, l'oggetto neutro avrà una carica netta.
Carica per effetto piezoelettrico: Alcuni materiali generano una carica elettrica in risposta a uno stress meccanico applicato (compressione o tensione). Questo è noto come effetto piezoelettrico.
Ionizzazione: In contesti come l'aria o altri gas, l'applicazione di un campo elettrico può ionizzare il gas, separando elettroni dagli atomi e creando ioni carichi.
Ognuno di questi metodi ha applicazioni specifiche e risultati diversi a seconda dei materiali coinvolti e delle condizioni ambientali.
